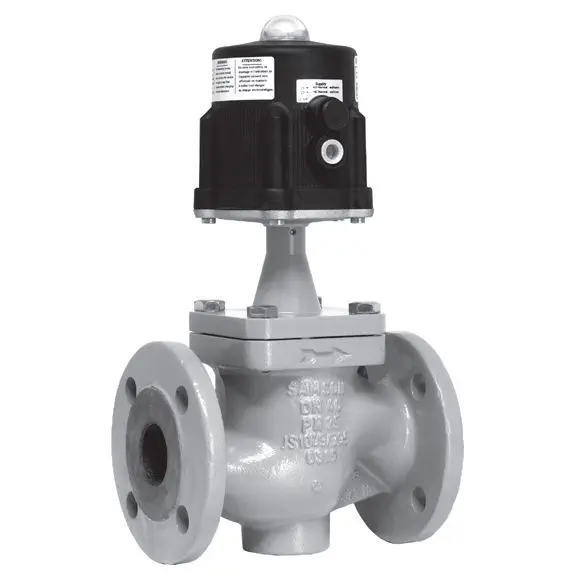

2-х ходовые седельные отсечные клапаны с пневмоприводом

• PN16 – 40 DN15 – DN100

• Корпус: чугун, сталь, нержавеющая сталь

• Класс герметичности - VI

• Тип присоединения: фланцевое

• Рабочая температура среды: -200°С...+450°C

• Серия 3351- мембранный привод

• Серия 3354 - поршневой привод

Регулирующий клапан является основной составляющей систем управления технологическим процессом промышленных предприятий. Регулирующий клапан — это исполнительный орган и им необходимо управлять. Для управления клапаном и точного позиционирования клапана по заданию от системы управления, регулирующие клапаны оснащаются мембранными или поршневыми пневмоприводами. В мембранных пневмоприводах элементом, изменяющим положение штока, является мембрана, в поршневых соответственно поршень, на которые с одной из сторон действует давление сжатого воздуха.

Мембранные или поршневые пневмоприводы могут поставляться как нормально открытые (при пропадании давления сжатого воздуха шток поднимается в крайнее верхнее положение), так и нормально закрытые (при пропадании давления воздуха штока опускается в крайнее нижнее положение).

За возврат штока в крайнее положение отвечают пружины, которые располагаются с другой стороны мембраны или поршня.

Компания НЕОТЕК поставляет различные варианты пневмоприводов, отличающихся развиваемым усилием. В зависимости от необходимого усилия приводы имеют разные площади мембран или поршня и количество, усилие пружин. Зная максимальный перепад давления на клапане и давление сжатого воздуха можно подобрать наиболее оптимальный привод, обеспечивающий заданные параметры регулирования.

Ввиду того, что пневмопривод обладает гистерезисом, т.е. при росте и снижении управляющего давления на одну и туже величину ход штока клапана не одинаковый, для точного позиционирования штока клапана, в случае применения его в качестве регулирующего, необходимо применение позиционера.

Позиционер представляет собой электропневматический или пневмо-пневматический преобразователь, связанный со штоком клапана. Это устройство создает давление воздуха необходимое для того, чтобы привести шток клапана в заданное положение. Таким образом исключается явление гистерезиса и повышается точность позиционирования штока клапана.

Компания НЕОТЕК может оборудовать клапан с пневмоприводом позиционерами любых производителей в соответствии с предпочтениями или стандартами заказчика.

Компания НЕОТЕК предлагает отсечные 2-х ходовые клапаны аналогичные производителям:

• Спиракс Сарко Инжиниринг (Spirax Sarco)

• Адка (ADCA)

• Пносан (PNOSAN, Nordsteam)

• Унокс (UNOX)

• Флоусерв (Flowserve)

• Ари-Арматурен (ARI-ARMATUREN)

• Арко (ARCO VALVES)

• УРТК (RTK-REGELTECHNIK)
